Die meisten Drehteil-Anfragen, die wir von Maschinenbauern und Produktionsbetrieben erhalten, betreffen keine spektakulären Einzelteile. Sie betreffen wiederkehrende rotationssymmetrische Teile: Buchsen, Distanzhülsen, Bolzen, Wellen und Gewindeteile — benötigt in Dutzenden und Hunderten Stück, jeden Monat oder jedes Quartal. In diesem Beitrag zeigen wir mit Fotos aus unserer Fertigung, welche CNC-Drehteile wir in Serie herstellen, aus welchen Werkstoffen und wie wir sicherstellen, dass das hundertste Teil dem ersten entspricht.
Welche Drehteile wir in Serie fertigen
Ein Drehteil ist jedes Teil, dessen Hauptflächen rotationssymmetrisch sind: Außendurchmesser, Bohrungen, Planflächen, Gewinde, Nuten und Einstiche. In Serie fertigen wir am häufigsten:

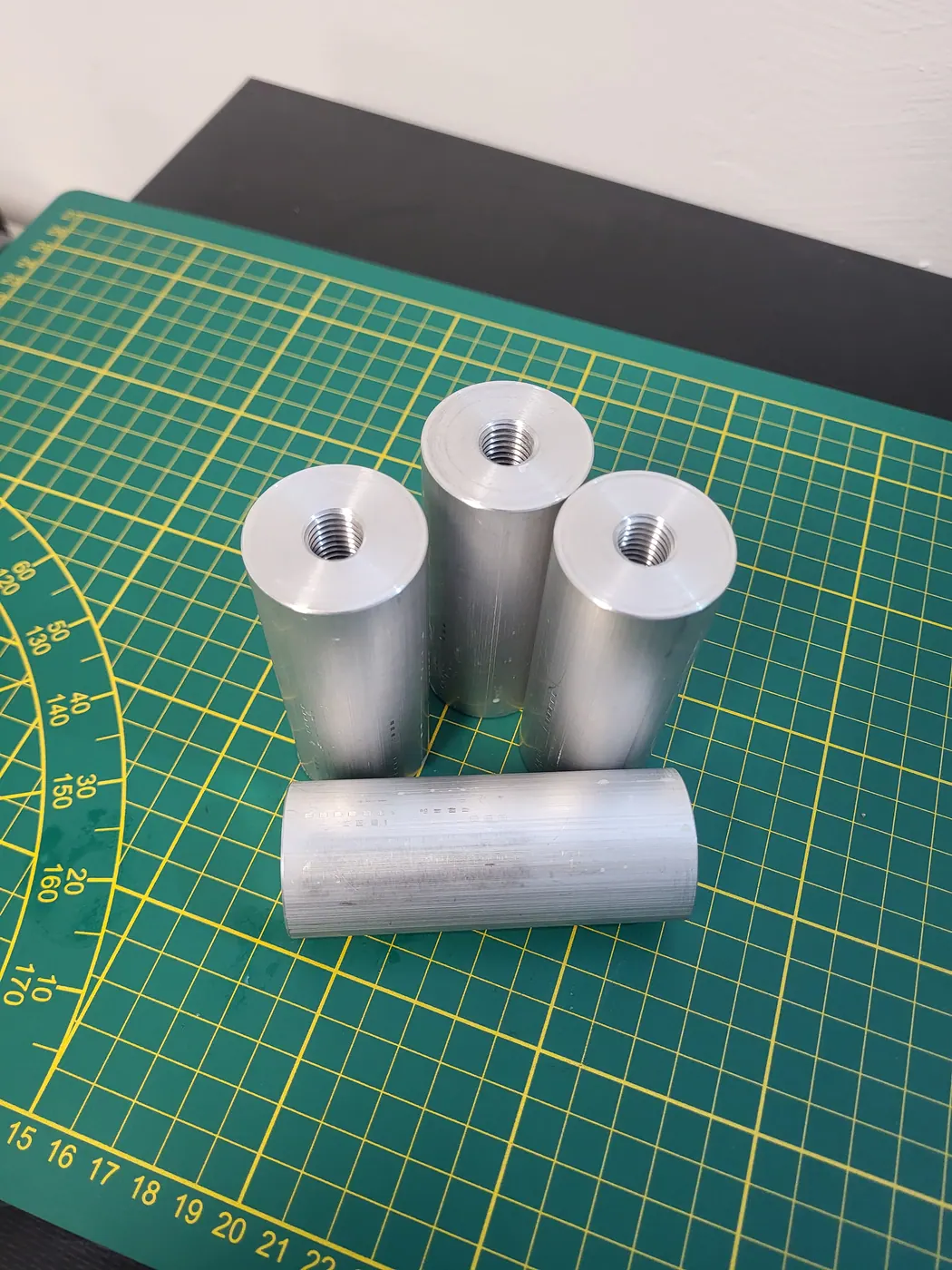

- Buchsen und Distanzhülsen — glatt, mit Fasen, mit Innen- oder Außengewinde, in Maßen, die es im Katalog nicht gibt,
- Bolzen, Stifte und Dorne — mit Gewinde, Einstich für Sicherungsring oder Querbohrung,

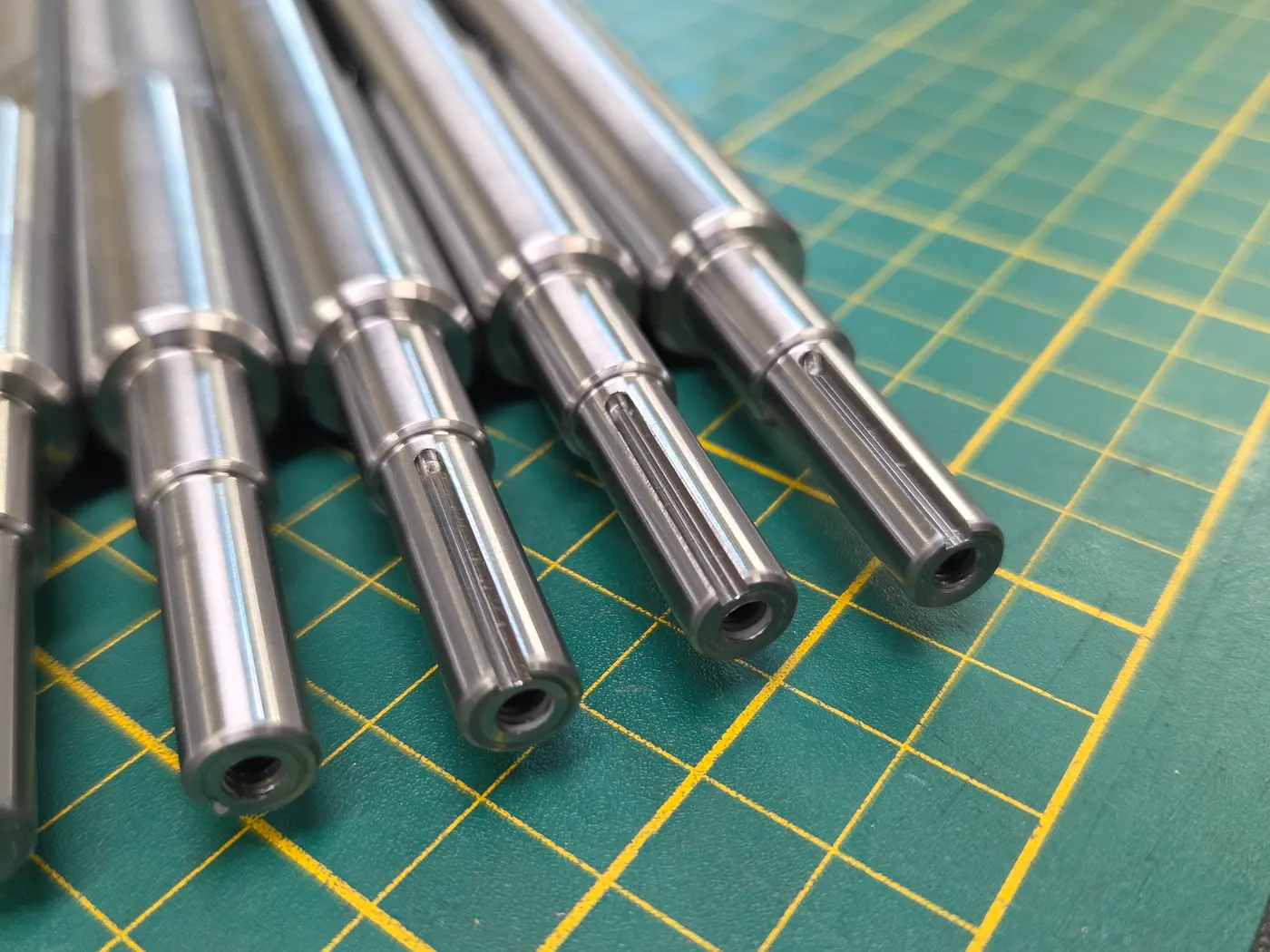

- abgesetzte Wellen — mit mehreren Durchmessern, Lagersitzen und Zentrierbohrungen,
- Gewindeteile und Anschlussstücke — Verschlussschrauben, Sonderschrauben, Verbindungselemente,
- Gleitlagerbuchsen aus Bronze — mehr dazu im Beitrag Bronzebuchsen nach Zeichnung,

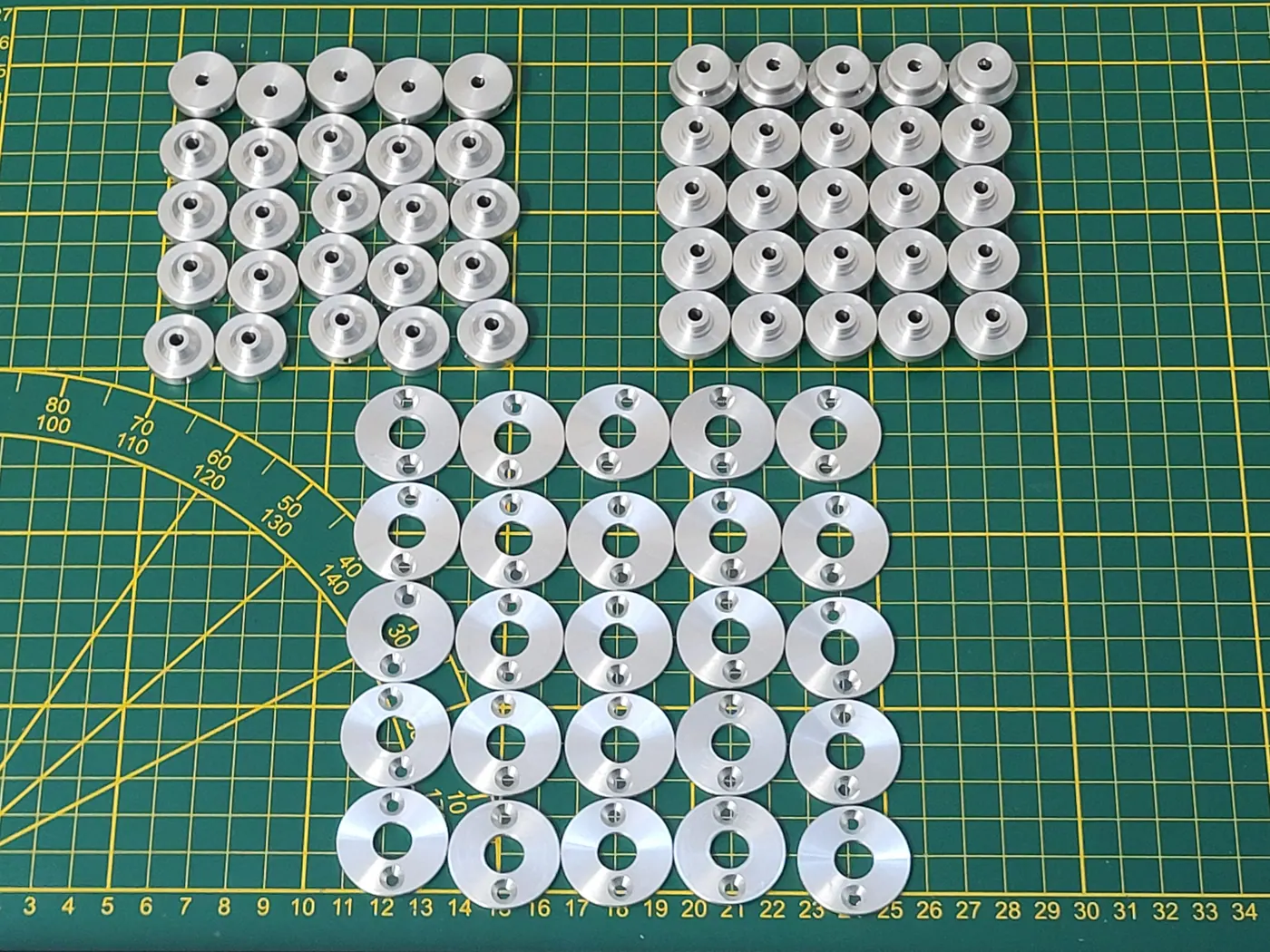

- Scheiben, Ringe und Flansche — flache Drehteile mit Bohrungen.
Werkstoffe
Der Werkstoff folgt aus Zeichnung und Funktion, beeinflusst aber auch Preis und Bearbeitungszeit. Am häufigsten drehen wir:
| Werkstoff | Typische Teile | Worauf zu achten ist |
|---|---|---|
| Aluminium | Distanzhülsen, Scheiben, Gehäuse | leicht und schnell zu bearbeiten; beim Eloxieren die Schichtdicke in der Toleranz berücksichtigen |
| Baustahl | Bolzen, Wellen, Dorne | bei Wärmebehandlung Reihenfolge der Arbeitsgänge und Schleifaufmaß festlegen |
| Edelstahl | Wellen, Anschlussstücke, Teile für die Lebensmittelindustrie | langsamere Bearbeitung, höherer Werkzeugverschleiß — höherer Stückpreis |
| Messing | Verschlussschrauben, Sonderschrauben, Anschlussteile | sehr gute Zerspanbarkeit, saubere Gewinde, gut für große Serien |
| Bronze | Gleitlagerbuchsen | Presspassung und Schrumpfen der Bohrung nach dem Einpressen |
| Kunststoffe | Buchsen, Führungen, Isolatoren | Wärmeausdehnung und Nachgiebigkeit beim Spannen |
Ist der Werkstoff noch offen, hilft unser Ratgeber zur Werkstoffwahl für CNC-Teile.
Abmessungen
Auf CNC-Drehmaschinen fertigen wir Teile bis Ø 350 mm und 2500 mm Länge. Darin liegt die große Mehrheit der Serienteile — von Hülsen mit wenigen Millimetern Durchmesser bis zu Wellen von über zwei Metern Länge. Größere Teile bis Ø 840 mm und 3000 mm Länge drehen wir konventionell; das sind eher Einzelteile und Kleinserien.
Verlangt die Zeichnung Genauigkeit oder Rauheit jenseits des Drehens — typischerweise Lagersitze oder Passbohrungen — geht das Teil nach dem Drehen zum Schleifen. Das erledigen wir im eigenen Haus, die Serie wartet also nicht auf einen Unterlieferanten. Maschinenpark und Bereiche finden Sie auf der Seite CNC-Drehen.
Wie wir die Wiederholgenauigkeit sichern
Eine Serie ist gut, wenn jedes Teil in der Toleranz liegt — nicht nur das erste. Deshalb läuft der Prozess bei uns so:
- Erstmusterlos — die ersten Teile fertigen wir mit der Zieltechnologie und messen die kritischen Maße; die Ergebnisse gehen ins Messprotokoll. Den Ablauf beschreiben wir im Beitrag zu Erstmusterlos und Messprotokoll.
- Eingefrorene Technologie — nach der Freigabe sind Programm, Werkzeuge und Spannmittel dem Teil zugeordnet. Folgelose, auch nach Monaten, entstehen auf demselben Satz.

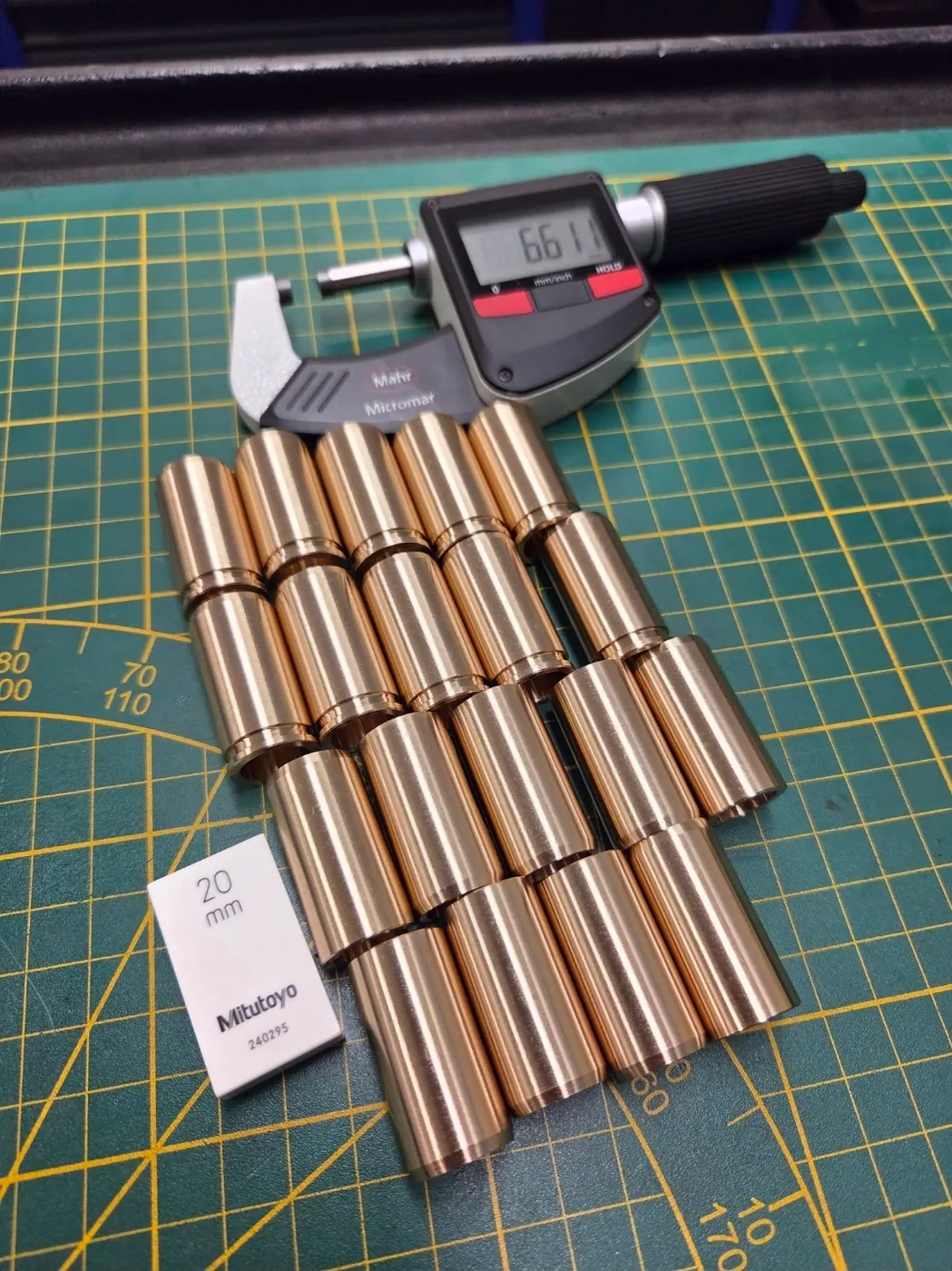

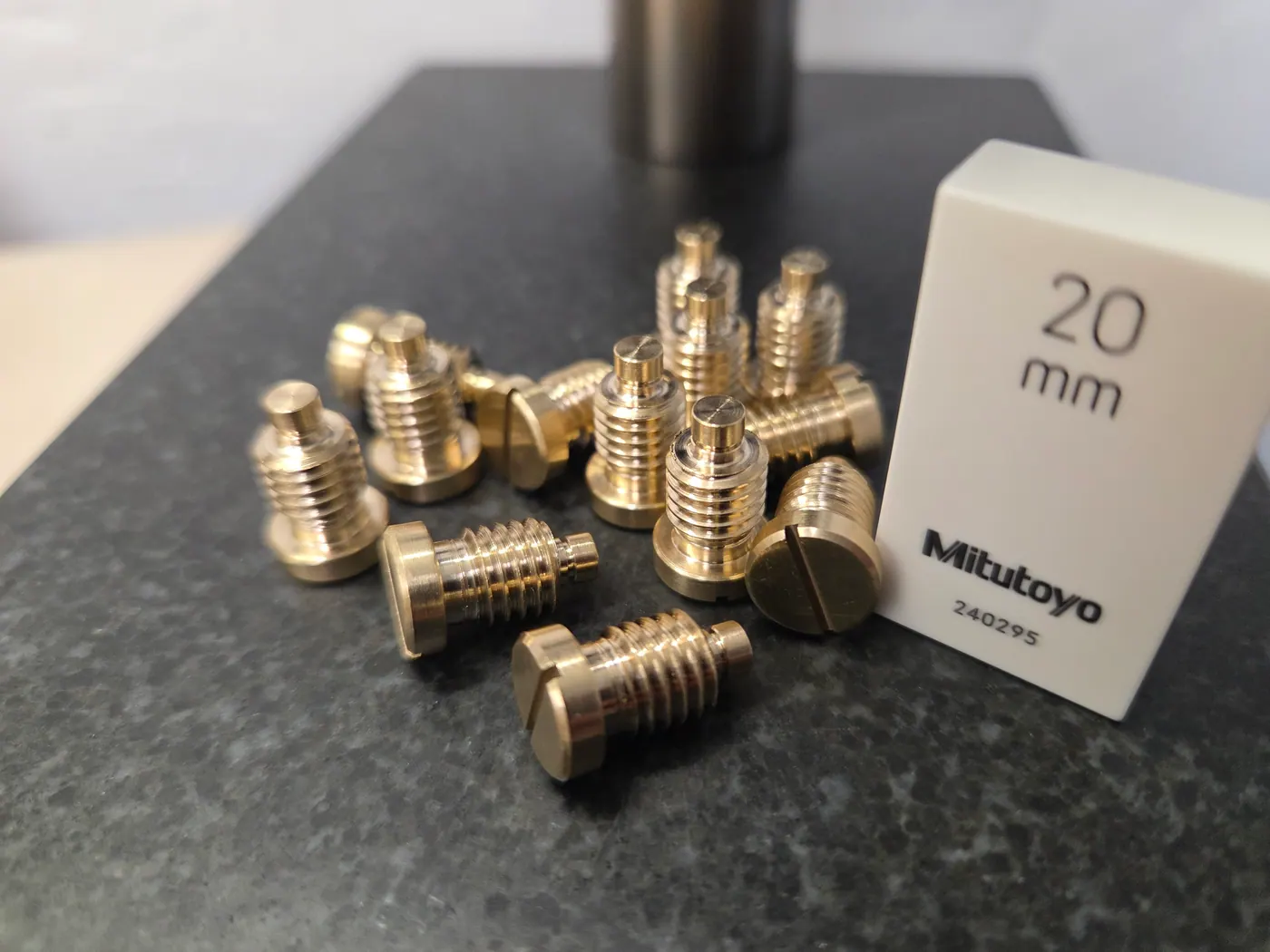

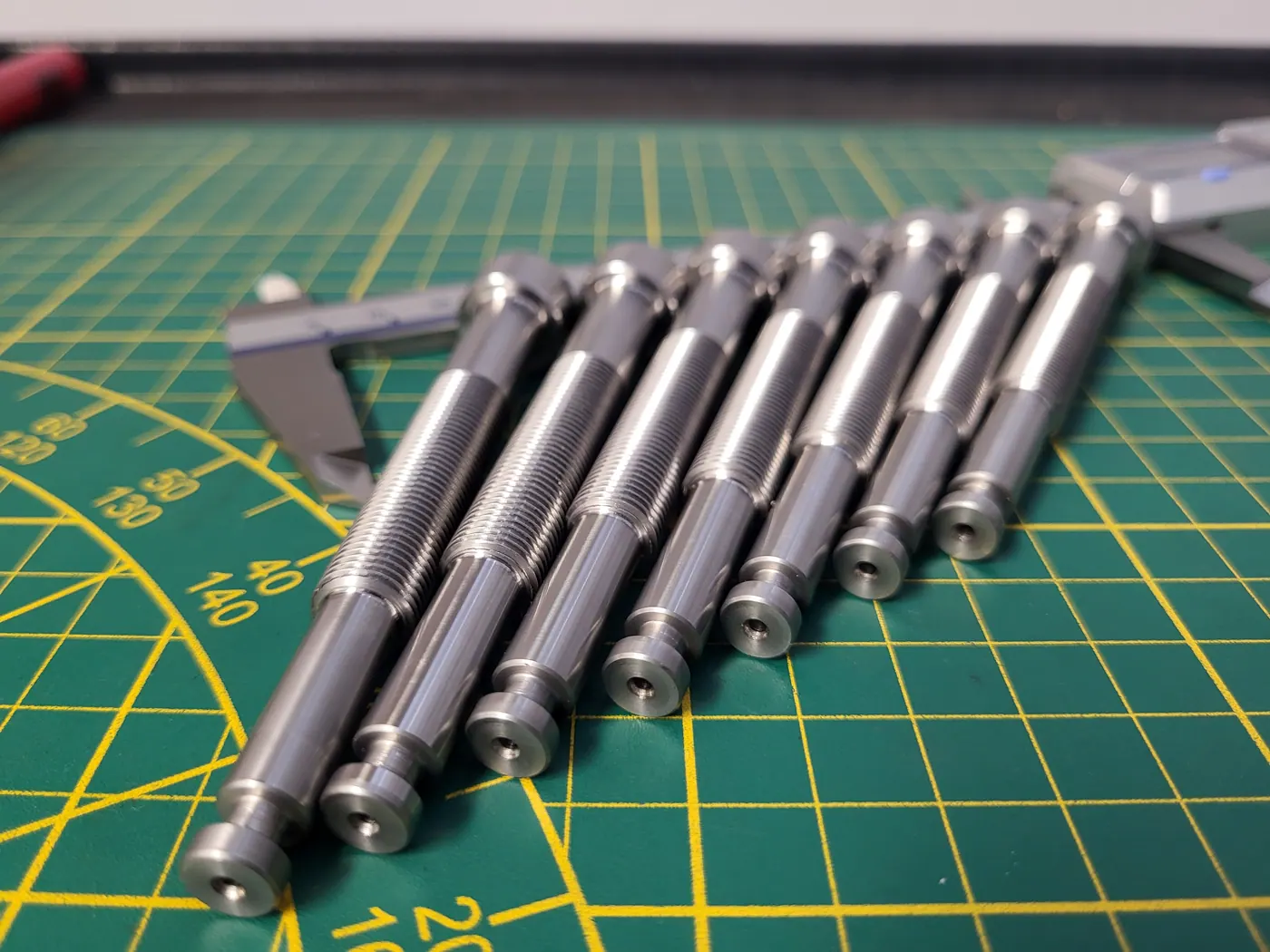

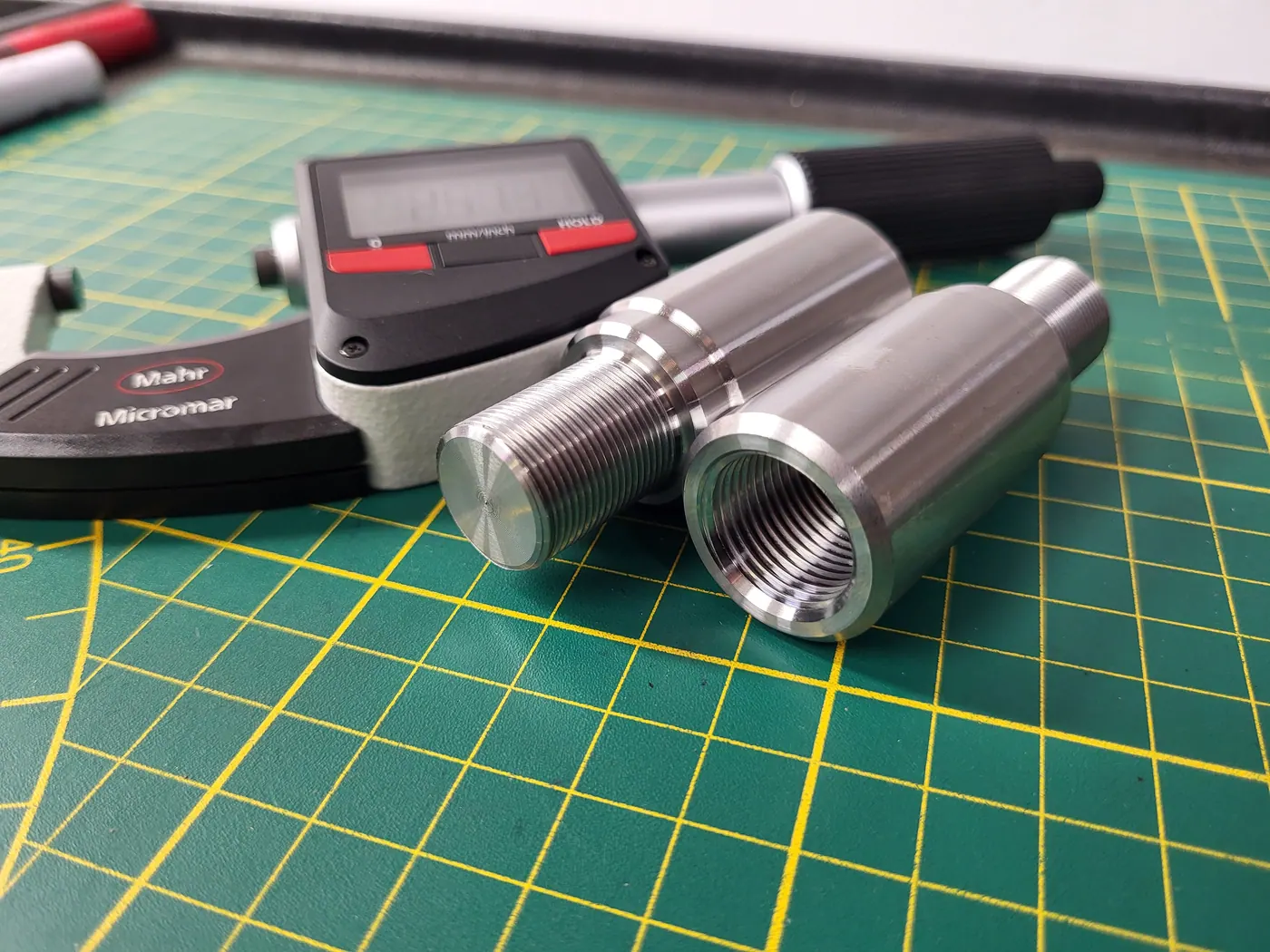

- Prüfung während der Serie — kritische Maße prüfen wir mit Messschiebern und Bügelmessschrauben, Rundlauf, Höhen und Parallelität mit der Messuhr auf der Granitplatte, mit Endmaßen als Referenz.
Verpackung und Lieferung

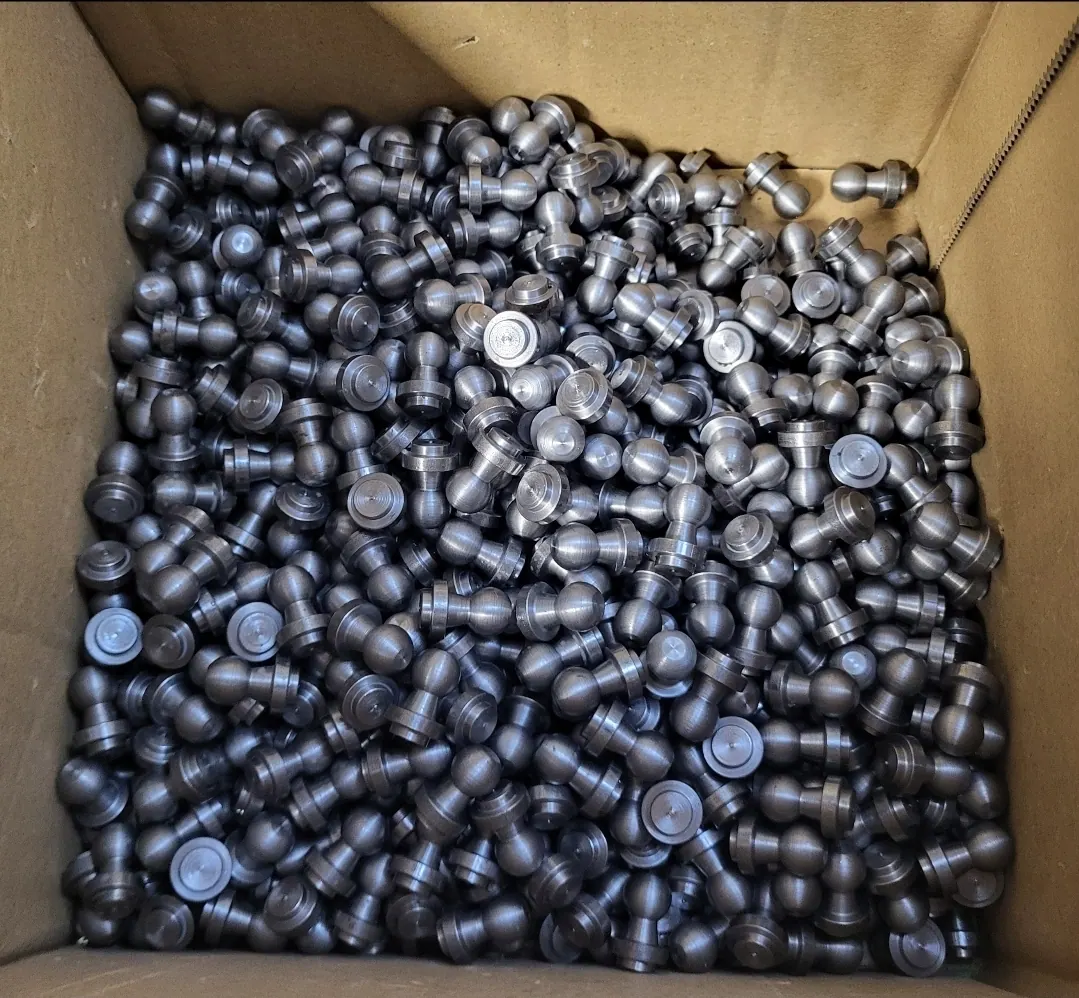

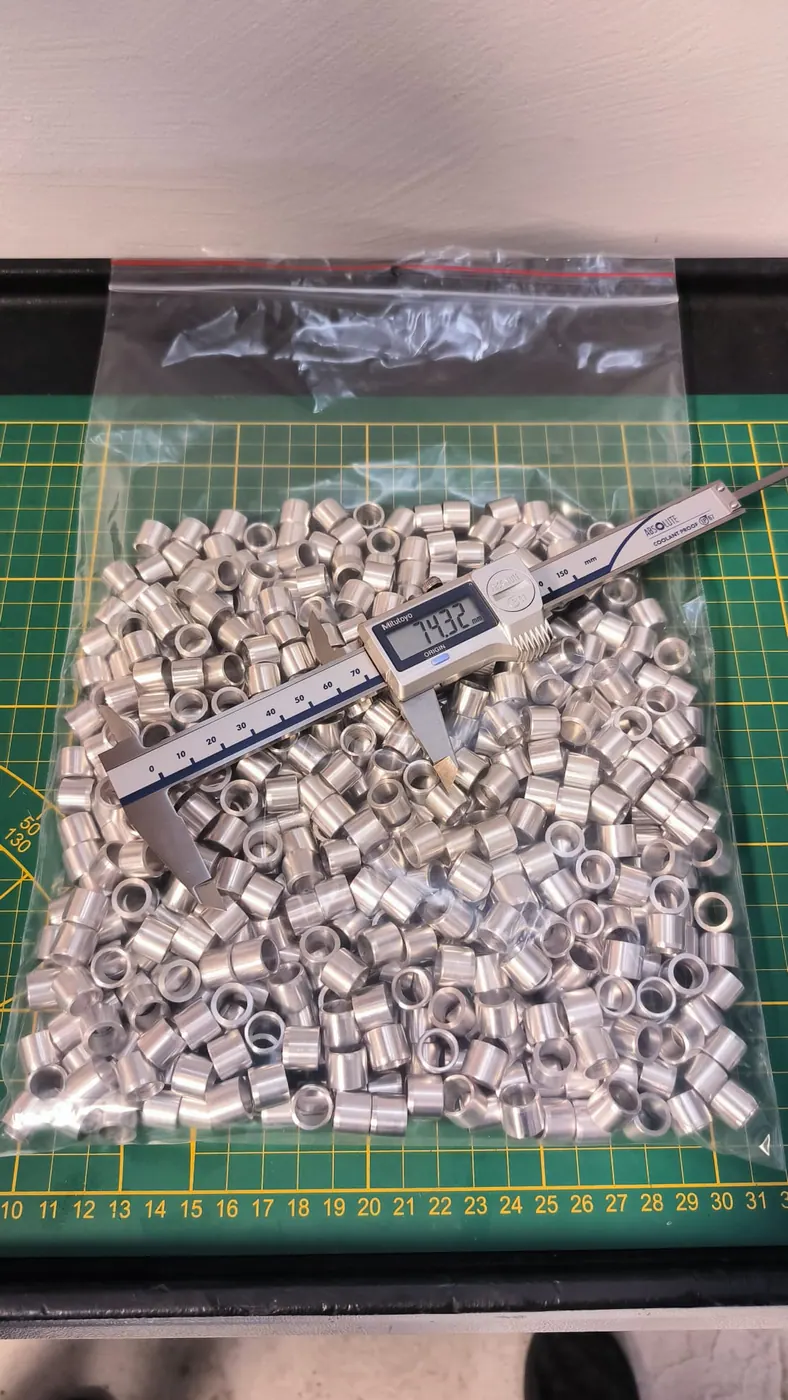

Serienteile verpacken wir in Losen mit Stückzahlangabe — Kleinteile in Druckverschlussbeuteln, größere Teile in Kartons. Beim Wareneingang muss niemand zählen oder sortieren. Wir liefern in Polen und ins Ausland; von Zbąszyń erreicht die Ware die meisten Adressen in Deutschland in 24–48 Stunden. Wie eine dauerhafte Zusammenarbeit mit einem polnischen Lohnfertiger abläuft, lesen Sie auf der Seite CNC-Lohnfertigung.
Was Sie für ein Angebot senden sollten
Damit das Angebot konkret und nicht nur ein Richtwert ist, brauchen wir:
- die technische Zeichnung mit Toleranzen und Rauheiten, am besten mit 3D-Modell (STEP),
- den Werkstoff — die Sorte oder die Anforderungen, nach denen wir ihn wählen,
- die Stückzahl — Losgröße und geschätzter Jahresbedarf; sie bestimmen Technologie und Preis,
- die Oberflächenbehandlung — Eloxieren, Verzinken, Härten, falls gefordert,
- Dokumentationsanforderungen — Messprotokoll, Materialzeugnisse.
Die vollständige Liste finden Sie im Beitrag welche Dateien für ein CNC-Angebot.
Fazit
CNC-Drehteile in Serie sind Alltag in unserer Halle: Buchsen, Distanzhülsen, Bolzen und Wellen aus Aluminium, Stahl, Messing, Bronze und Kunststoff, gedreht bis Ø 350 × 2500 mm, während der Serie gemessen und mit Stückzahl verpackt. Wenn Sie einen Lieferanten für wiederkehrende Serien suchen, sehen Sie sich unsere CNC-Lohnfertigung an — oder senden Sie direkt Ihre Zeichnung, wir antworten innerhalb von 48 Stunden.
FAQ
Ab welcher Stückzahl lohnt sich die Serienfertigung von CNC-Drehteilen?
Eine feste Grenze gibt es nicht. Programm- und Rüstkosten verteilen sich auf die Stückzahl, je größer das Los, desto niedriger der Stückpreis. Bei regelmäßig wiederkehrenden Teilen lohnen sich schon Lose von einigen Dutzend Stück, weil Programm und Vorrichtungen bei jedem Folgeauftrag bereitstehen.
Welche maximalen Abmessungen haben Ihre Drehteile?
Auf CNC-Drehmaschinen fertigen wir Teile bis Ø 350 mm und 2500 mm Länge. Größere Teile bis Ø 840 mm und 3000 mm Länge drehen wir auf konventionellen Drehmaschinen — eher Einzelteile und Kleinserien als Großserien.
Wie prüfen Sie die Maße in der Serie?
Die ersten Teile messen wir über alle kritischen Maße und dokumentieren sie im Messprotokoll. Während der Serie prüfen wir kritische Maße mit Messschiebern und Bügelmessschrauben, wo nötig mit Messuhr auf der Granitplatte und Endmaßen als Referenz.
Fertigen Sie Distanzhülsen nach Zeichnung?
Ja. Distanzhülsen und Buchsen in Nicht-Katalogmaßen, mit Innengewinde, Fasen oder Einstichen gehören zu den häufigsten Teilen in unseren Serien. Eine Zeichnung mit Maßen, Werkstoff und Stückzahl genügt.
Was, wenn ein Teil genauer sein muss, als Drehen es erlaubt?
Flächen mit engen Toleranzen oder geringer Rauheit — etwa Lagersitze an Wellen oder Passbohrungen — schleifen wir nach dem Drehen. Das Schleifen erfolgt im eigenen Haus, das Teil geht also nicht zu einem weiteren Zulieferer.
